新大陆 NLS-FM420 固定式条码扫描器固定式工业二维码扫描器产品体系，针对生产流水线上各类器件上的DPM（Direct Part Mark）条码，提供可快速采集的固定式条码采集设备。主要应用于各种工业生产流水线。

产品性能

◆应用适应性

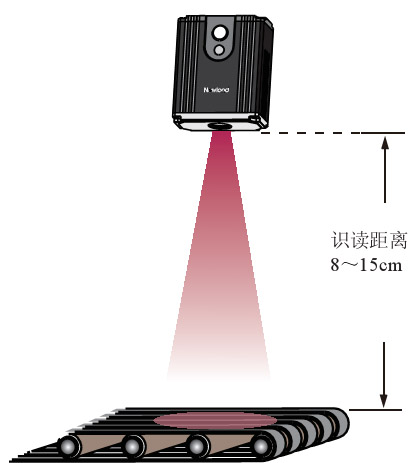

该产品设计灵巧，具有高速读码性能，提供信号侦测控制装置，具有IP54工业等级的防尘防水功能，可快速采集器流水线上的二维码和一维条码，支持各种工业生产应用。

◆技术性能
采用自主的核心技术。完全由本公司独立设计制造。包含光学系统、光电耦合系统、图形数字化、编解码、图形处理、嵌入式系统等一体系综合性技术。可识读全部国际标准一维条码和主流二维码（QR Code，Datamatrix，PDF417, Aztec，Maxicode，龙贝码等），识读性能达到国际先进水平。可通过本公司所提供的应用配套，识读用户自定义的各种条码。

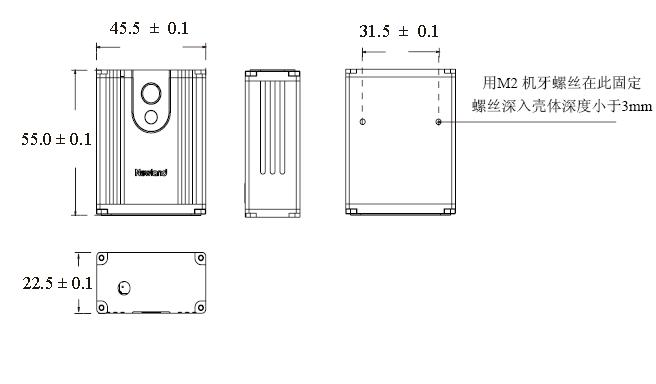

外形尺寸（单位：mm）

数据线和接口

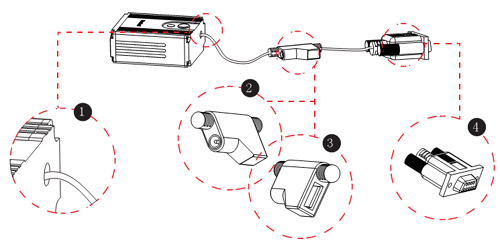

新大陆 NLS-FM420 固定式条码扫描器

1 数据线与FM420固定连接处。
2 电源输入接口，连接5V直流适配器。
3 触发接口，为1带4PIN信号输入的标准主动式接口。
4 标准的RS232接口（母口）。

触发接口PIN脚定义

RS232 接口PIN脚定义

PIN	功能
1	电源输出，5V直流
2	信号触发，拉低触发扫描，再次拉 2 RS232 输入低停止扫描。
3	NULL
4	GND

PIN	功能
1	NULL
2	RS232 输入
3	RS232 输出
4	NULL
5	GND
6	NULL
7	NULL
8	NULL
9	NULL

技术参数

识读模式			CMOS摄像
分辨率			752 * 480
接口			RS232
识读码制	二维条码		PDF417, QR Code(Model 1/2), DataMatrix(ECC200, ECC000, 050, 080, 100,140), Aztec, Maxicode，龙贝码等
	一维条码		Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, China post 25, Interleaved 2 of 5, ISBN/ISSN, Code 93, UCC/EAN-128, GS1 Databar等
识读精度			≥ 20 mils
CMOS采集帧速			60 fps
提供光源			LED(630 nm ± 10 nm)
光源强度			180 lm
识读景深			80mm - 150mm
打印对比度			≥ 45%
条码旋转灵敏度			15°
条码移动速度			最高达2米/秒
输入/ 输出
触发器			高速触发输入，手动触发按钮
触发电压			-0.3 V - 0.6 V
触发			0.1 ms (最大)
电气特性
最大功耗			10W
工作电压			DC 5.0 V
电流		最大电流	500 mA
		工作电流	400 mA
		待机电流	200 mA
重量			180 克 (带数据线)
工作环境
工作温度			-5℃ - +45℃
储存温度			-40℃ - +60℃
工作湿度			5% - 95% (无凝结)
配置软件			Quick Set, Programming Guide, uTools Lite
国际认证			FCC Part15 Class B, CE EMC Class B

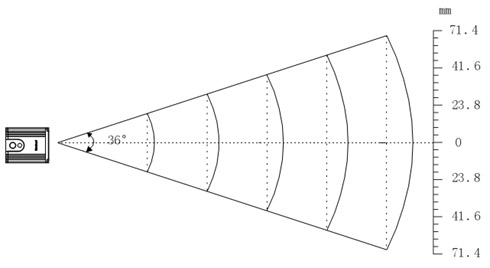

视场角

曝光时间

识读距离	曝光时间
8 cm	200 us
9 cm	300 us
10 cm	400 us
11 cm	500 us
12 cm	600 us
13 cm	700 us
14 cm	800 us
15 cm	900 us
